玻璃钢防爆屋顶海角HJ5DB人口

名称：玻璃钢防爆屋顶海角HJ5DB人口

详细信息

一、DWT-I型轴流海角HJ5DB人口式玻璃钢屋顶海角HJ5DB人口概述
1.DWT-I型轴流式屋顶海角HJ5DB人口，采用宽叶片大弦空间扭曲，倾斜式叶片形，可在低速运行时达到所需风量、分压、从而减低海角HJ5DB人口噪声。
2.海角HJ5DB人口按叶轮直径分300～2400mm十七个机号，系列风量为15000～220000m³/h，全压60～320pa，机号大于等于12的海角HJ5DB人口叶片可调，满足不同工况需要，实现节能降噪。
3.海角HJ5DB人口根据不同环境需要，可制成防爆，使用非腐蚀的含有易燃、易爆气体的场所，防爆型可适用于含有腐蚀性气体的环境中。
4.为满足不同工况点的性能调节需要，可配用双速电机，实现两档调速，也可以配用变频电机个变频控制器，实现无级调速，建议调节频率锁定在25Hz～50Hz。

5.海角HJ5DB人口根据用户需要可配手动或电动调节阀，自垂百叶等。

二、 DWT-I型轴流式玻璃钢屋顶海角HJ5DB人口工作条件
工作温度：-20℃～+40℃
湿度：＜90%
介质条件：
常规型：非腐蚀、非易燃、易爆气体（含量不超过100mg/m³）
防爆型：非腐蚀含有易燃、易爆气体（含量不超过100mg/m³）
防腐型：有腐蚀性气体（无粉尘）
工作电源：三相、380v/50Hz
三、DWT-I型轴流式屋顶海角HJ5DB人口应用
适用于仓库、厂矿厂房、电站、车站体育馆等中低压、大流量场所通风换气
四、DWT-I型轴流式屋顶海角HJ5DB人口配置
标准配置
◆叶轮、◆机壳（外筒、电机支架）；◆电机；◆玻璃钢风帽；◆安全网；
2.备件及附件（订货时注明是否购买）
◆手动或电动调节阀门；◆控制箱；◆自垂百叶；◆防鸟网；
五、DWT-I型轴流式屋顶海角HJ5DB人口加工工艺
1.海角HJ5DB人口叶轮为钢制或玻璃钢材质，十字架为钢制冲压下料，液压成型，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配形。叶轮经静，动平衡较正，平衡精度不大于G5.6级。
2.外筒法兰为采用整体翻边旋压而成，风帽为玻璃钢一次成型：防爆型、防腐防爆型海角HJ5DB人口机壳为玻璃钢一次成型。
六、DWT-I型轴流式屋顶海角HJ5DB人口性能参数表

机号	转速 r/min	风量m³/h	全压pa	电机型号	功率kw	噪声dB(A)		机号	转速 r/min	风量m³/h	全压pa	电机型号	功率kw	噪声dB(A)
3	2850	3300	181	711-2	0.37	66		7	720	12000	141	100L1-8	0.75	63
		3000	206							11000	163
		2600	232							9200	177
	1450	1650	62	561-4	0.06	52			560	9300	83	90L-10	0.55	59
		1560	66							8500	94
		1450	72							7200	102
	1450	1100	25	502-4	0.04	51		8	960	27000	175	112M-6	2.2	72
		950	32							25000	207
		800	37							23000	228
4	2850	7450	193	801-2	0.75	69			720	20000	129	112M-8	1.5	66
		6350	230							18000	154
		5300	250							16000	167
	1450	5700	176	801-4	0.55	67			560	15750	78	100L2-10	0.75	63
		5400	184							14500	96
		4580	190							12250	121
	960	3800	69	712-6	0.25	62		9	960	34500	202	132S-6	3.0	76
		3400	80							2900	236
		3000	85							2400	256
5	1450	8000	135	801-4	0.55	68			720	3200	126	132S-8	2.2	73
		7000	162							2800	156
		5600	191							2400	177
	960	7000	113	801-6	0.37	63			560	2400	102	122M-10	1.1	67
		6700	122							21500	118
		6400	131							18600	126
	720	6000	88	802-8	0.25	58		10	960	50000	251	132M2-6	5.5	81
		5000	92							45000	286
		4100	96							39000	317
6	1450	15000	232	90L-4	1.5	73			720	46000	141	132M-8	3.0	76
		14000	251							40000	167
		13000	267							35000	183
	960	11000	168	90L-6	1.1	67			560	28000	111	132S-10	1.5	69
		10000	183							24000	125
		9100	193							20000	133
	720	8500	111	90L-8	0.55	62		11.2	960	56900	253	132M-6	5.5	82
		8000	127							49500	296
		7600	136							40400	322
7	960	17500	165	100L-6	1.5	69			720	52500	138	123M-8	3.0	77
		15000	201							45000	169
		12500	212							40000	183
备注：DWT-I型屋顶海角HJ5DB人口分为排海角HJ5DB人口和送海角HJ5DB人口，若用户没有注明，默认做成排海角HJ5DB人口型。									560	32000	111	123S-10	1.5	71
										28000	128
										25000	142

机号	转速 r/min	安全角度	风量m³/h	全压pa	电机型号	功率kw	噪声dB(A)		机号	转速 r/min	安全角度	风量m³/h	全压pa	电机型号	功率kw	噪声dB(A)
12	720	22°	57000	196	160M2-8	5.5	73		18	480	23°	96450	122	160L1-12	5.5	71
		19°	50000	205							21°	86150	136
		16°	44000	209							19°	74300	143
	560	27°	42000	126	160M1-10	3.0	67			320	26°	79150	115	180L-16	4.0	66
		24°	37500	134							23°	71550	126
		21°	3300	148							20°	62500	148
14	720	17°	76700	250	160L-8	7.5	77		20	180	23°	168700	215	225M-12	15	78
		15°	68000	261							21°	150000	234
		13°	57500	268							19°	131000	247
	480	22°	69000	159	160M2-8	4.0	69			320	21°	125500	118	200L-16	5.5	68
		20°	60000	169							16°	110000	121
		18°	51500	175							14°	96200	132
15	720	19°	88500	195	160L-8	7.5	78		22	480	19°	201600	193	1880L-6	15	79
		17°	80000	203							17°	180000	205
		15°	70000	208							15°	165000	210
	480	23°	74750	149	160M2-12	4.0	70			320	29°	155000	135	160L-8	7.5	71
		21°	65000	158							27°	120000	142
		19°	55800	165							25°	119500	155
16	720	20°	107500	235	180L-8	11	79		24	480	19°	220800	212	200L1-6	18.5	84
		18°	95000	248							17°	198500	228
		16°	81500	256							15°	176500	246
	320	27°	61000	131	180L-16	4.0	70			320	16°	175000	148	180L-8	11	77
		25°	52500	152							23°	162000	164
		23°	42600	167							20°	135000	188
18	720	17°	129300	261	200L-8	15	80			220	21°	140000	150	160L-8	7.5	70
		15°	112500	276							18°	120000	162
		13°	96450	287							15°	85000	171

七、DWT-I型NO.3~11.2轴流式屋顶海角HJ5DB人口外形及安装尺寸

机号	ΦA	ΦD	F	G	E	基础框尺寸		H	M(d)*L	重量（kg）
						B	C
3	650	310	60	30	300	≤510	≥370	545	10.5*100	11
4	650	410	60	30	340	≤630	≥470	585	10.5*100	20
5	890	510	60	30	390	≤750	≥570	715	10.5*100	26
6	1000	610	60	30	440	≤870	≥670	765	12.5*120	41
7	1220	710	80	40	480	≤1000	≥800	950	12.5*120	62
8	1340	810	80	40	480	≤1100	≥900	950	12.5*120	90
9	1650	910	80	40	480	≤1250	≥1000	950	12.5*120	105
10	1650	1010	80	40	480	≤1400	≥1100	1105	12.5*150	155
11.2	1800	1130	80	40	480	≤1540	≥1240	1105	12.5*150	186

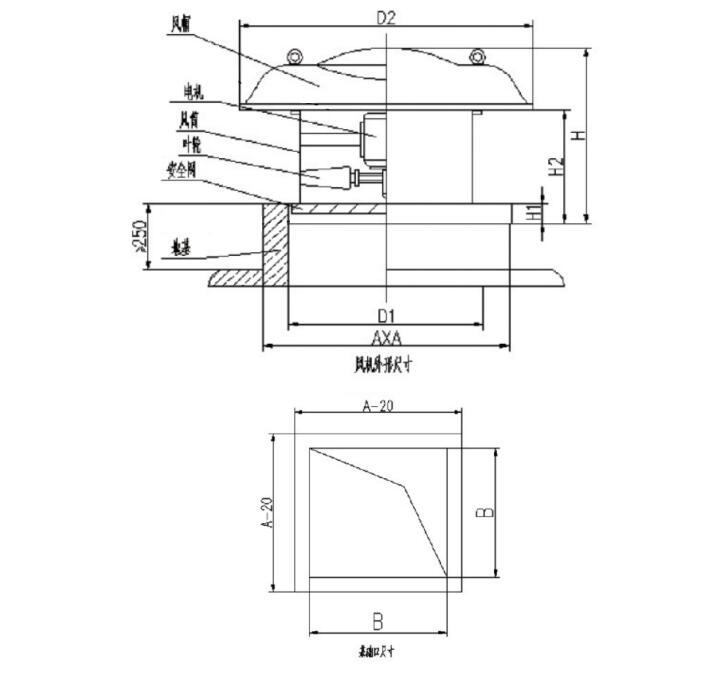

机号	D1	D2	H	H1	H2	A	B
12	Φ1210	Φ1860	970	100	500	1660	1360
14	Φ1410	Φ2450	1080	100	500	1900	1560
15	Φ1510	Φ3100	1430	100	500	2040	1700
16	Φ1610	Φ3100	1430	100	500	2160	1800
18	Φ1810	Φ3100	1430	100	500	2400	2000
20	Φ2010	Φ3100	1430	100	500	2600	2200

九、DWT-I型NO.22以上轴流式屋顶海角HJ5DB人口外形及安装尺寸（皮带传送、可变角度）

特别说明

机号	D1	D2	H	H1	H2	A	B
22	Φ2210	Φ3600	1430	100	600	2800	2400
24	Φ2410	Φ4200	1430	100	600	3000	2600
